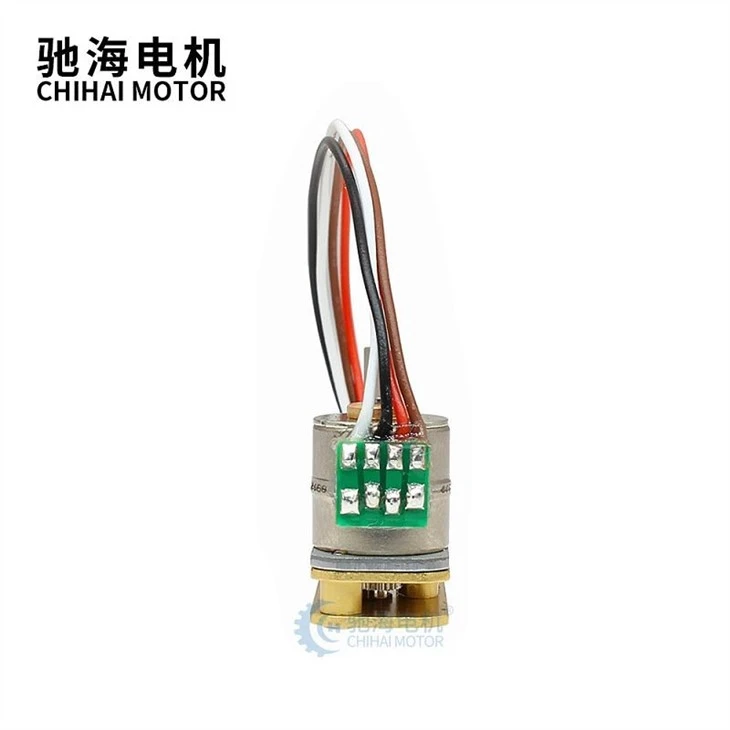

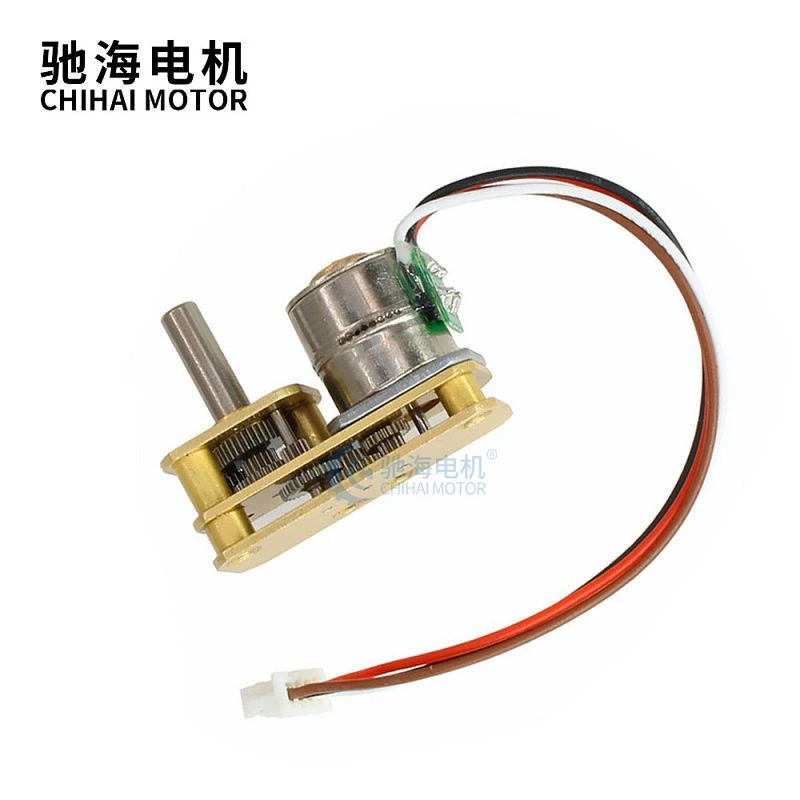

DC 5V Børsteløs 10BY Stepper Motor
- Kan justere hastigheten.
- UEW kobbertråd, 1,25-4pin.
Beskrivelse av produkt
Produkttype: | CHS-GM1024-10BY Permanent magnet 2 fase 4 ledning metall gir stepping børsteløs girmotor |
Fase: | 2 |
Trinn vinkel: | 18° |
Impedans: | 39 Ω/fase |
Dreiemoment: | 3.5 gf.cm |
Funksjoner:

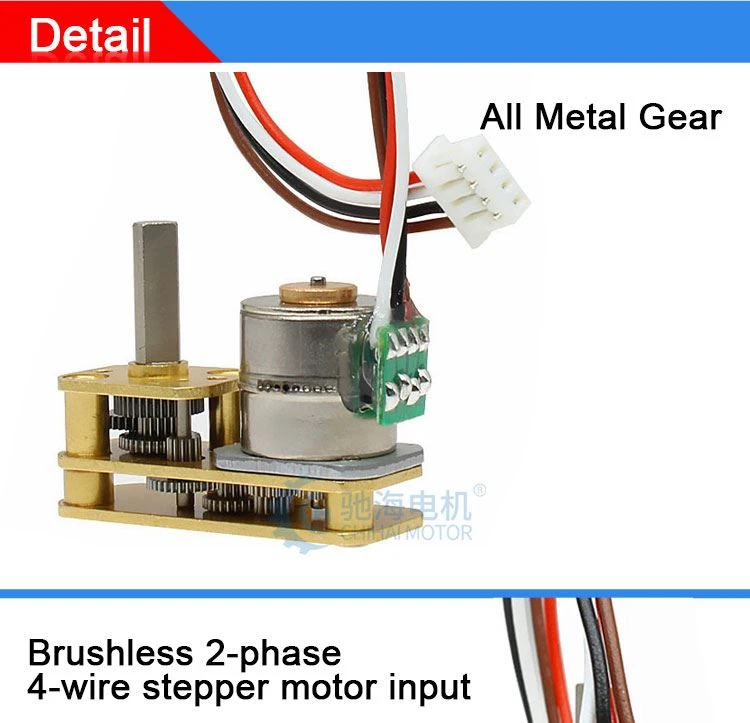

- 2 fase 4 trådmotor med metallgir.
- Kan være positiv og negativ rotasjon.
- Kan justere hastigheten.
- UEW kobbertråd, 1,25-4pin.
Spesifikasjoner:
- Angi trinnvinkelen på trinnmotoren: 18°
- Fase motstand: 39 ohm
- Spenning:DC5V

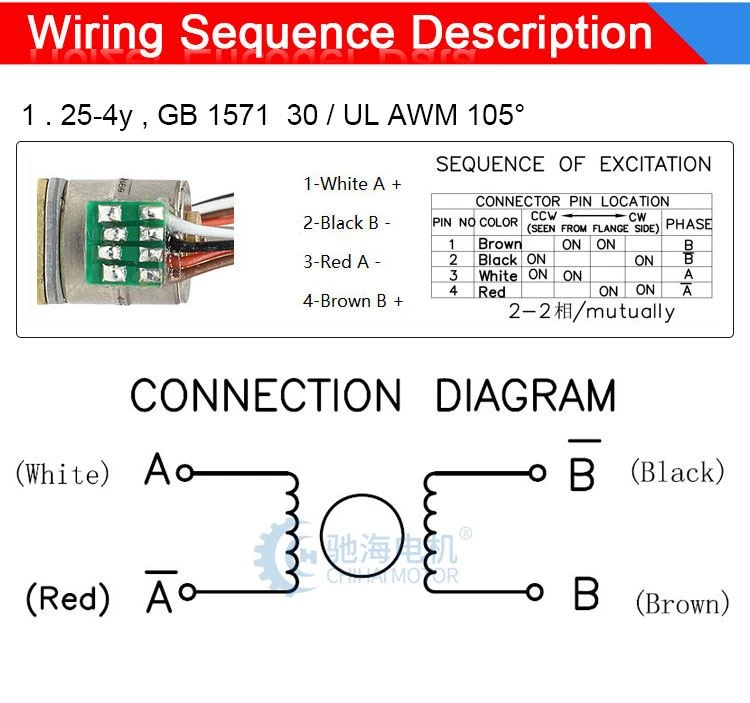

- Ledninger: Rød A-Hvit A + Svart B-Brun B +

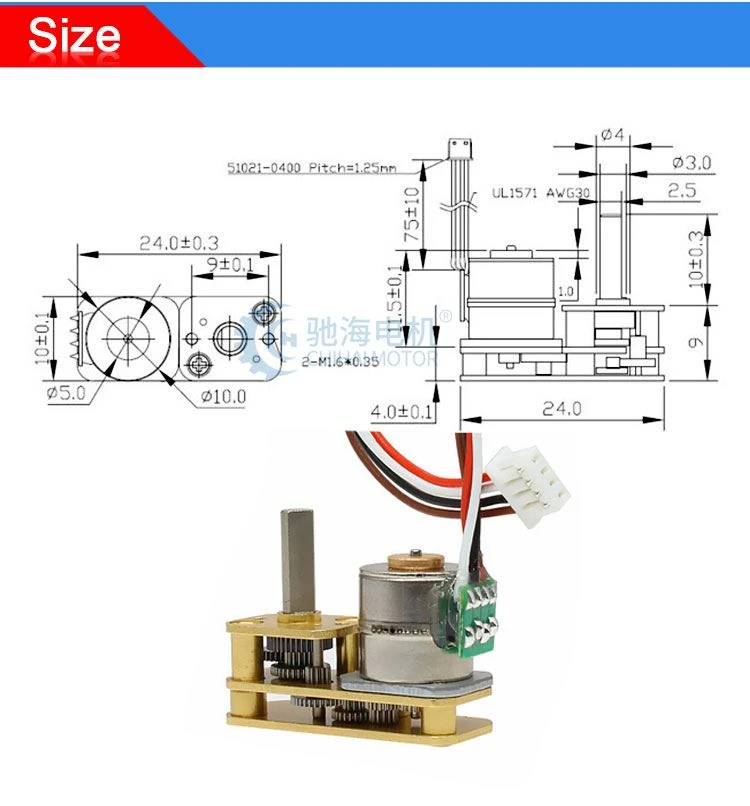

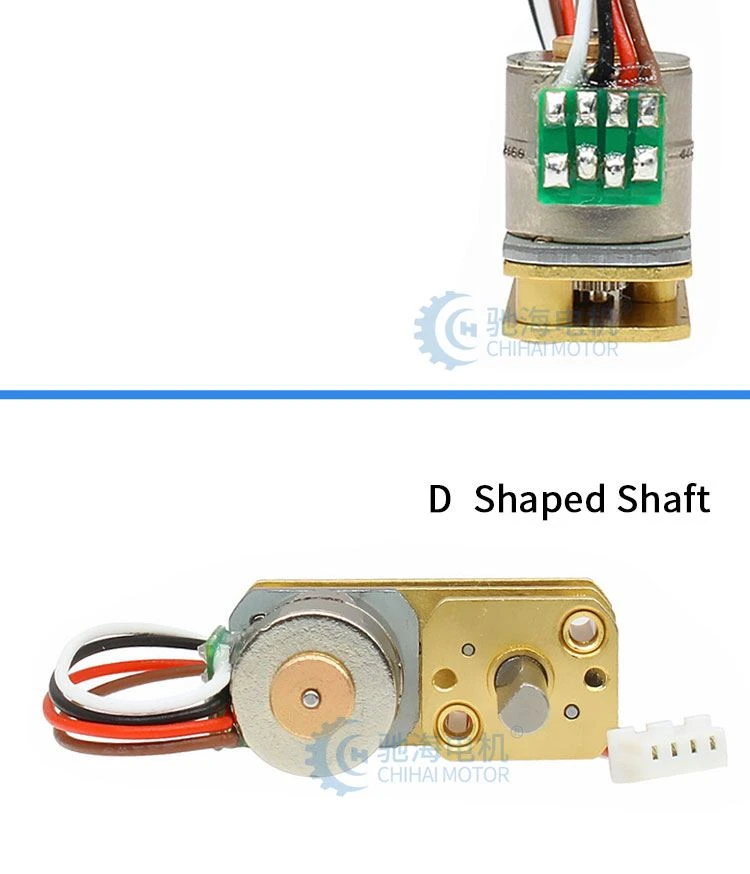

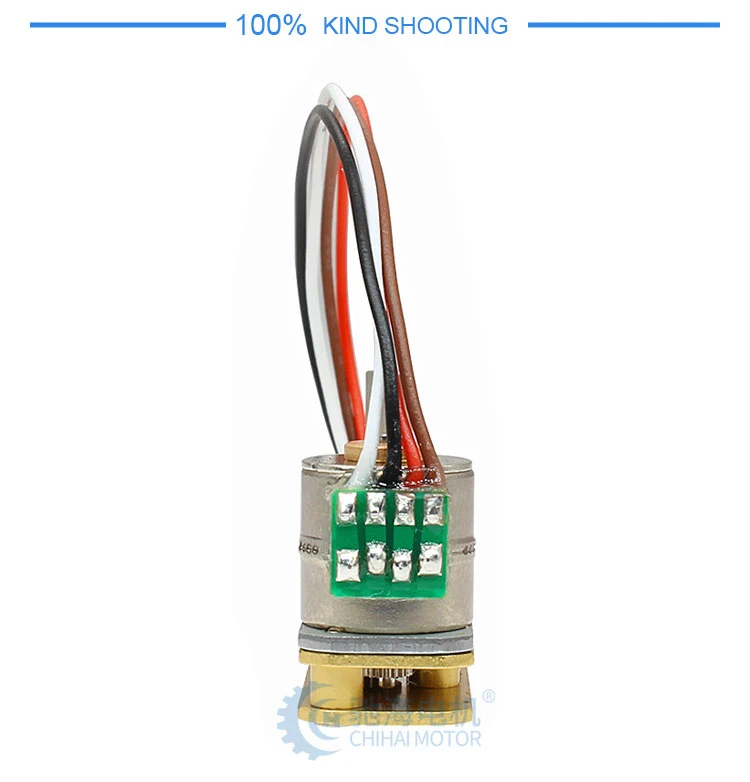

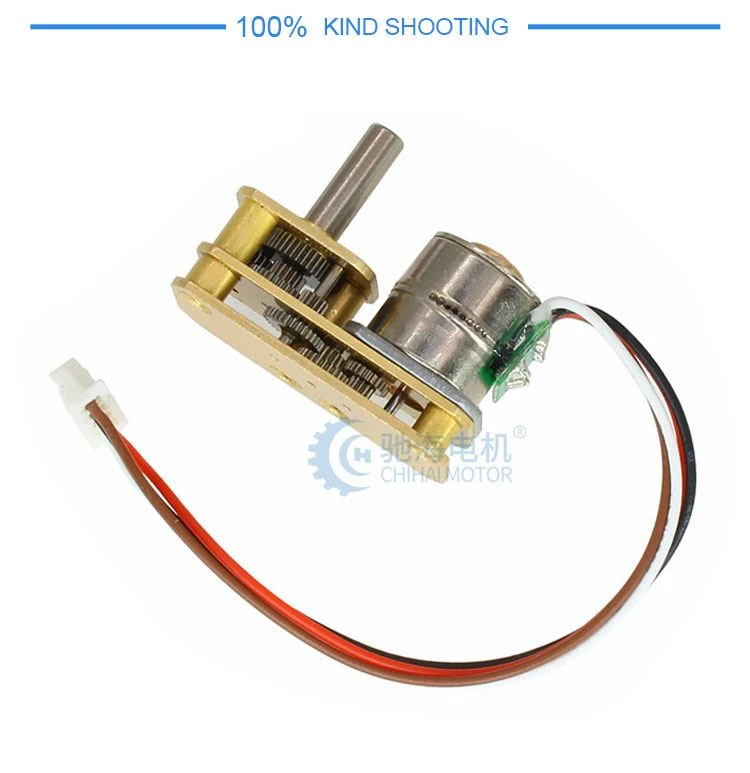

Detaljerte bilder
MODELL | CHS-10BY-M1055 | ||
NOMINELL SPENNING | 5 V DC (DrIVER IC:l6219) | GJELDENDE PE-FASE | 128mA / FASE |
SPOLE MOTSTAND | 39±7% ohm / FASE | NEI. AV FASER | 2 FASER |
TRINNVINKEL | 18° / TRINN | EKSITASJONSMETODE | 2 FASER EKSITASJON |
STASJONSMODUS | BIPOLAR STASJON | OLJEINDUKTANS | 14,3 mH / FASE |
UTTREKKINGSMOMENT | MER ENN | HOLDE DREIEMOMENT | MER ENN |
3,5 gf-cm VED 500 ss | 13 gf-cm AT 0 ss | ||
MAKSIMAL RESPONSFREKVENS | MER ENN 1200 ss | MAKS START | MER ENN 900 pps |
ISOLASJONSKLASSE | KLASSE E FOR SPOLER | ISOLASJONSSTYRKE | 100 V AC FOR EN |
ISOLASJONSSTYRKE | |||
ISOLASJONSMOTSTAND | 50MΩ DC 500V | OPERERER | -0 ~ +55°C |
Utgangsparametere for retardasjonsmotor
Modell: CHS-GM1024-10BY Børsteløs Stepping Gear Motor | |||||||
Spenning: DC 5.0V (Driver IC: L6219) | |||||||
Antall faser | Bipolar 2-2 fase | ||||||
Reduksjonsforhold | 1: 50 | 1: 100 | 1: 150 | 1: 200 | 1: 350 | 1: 380 | 1: 500 |
Vinkel på trinn | 0.36° | 0.18° | 0.12° | 0.09° | 0.051° | 0.047° | 0.036° |
Gjeldende per fase | 128mA / FASE | ||||||
Motstand per fase | 39±7% ohm / FASE | ||||||
Induktor per fase | 14,3 mH / FASE | ||||||
Holde dreiemoment( Kgf.cm)) | 0.60 | 1.10 | 1.60 | 2.00 | Kan ikke overskride 3.0kgf.cm | ||
Trekk ut dreiemoment( Kgf.cm) | 0.18 | 0.30 | 0.45 | 0.60 | 1.00 | 1.10 | 1.50 |
Maks. Svar uten innlasting | MER ENN 1200 ss | ||||||
Hastighet på maks. | MER ENN 900 pps | ||||||

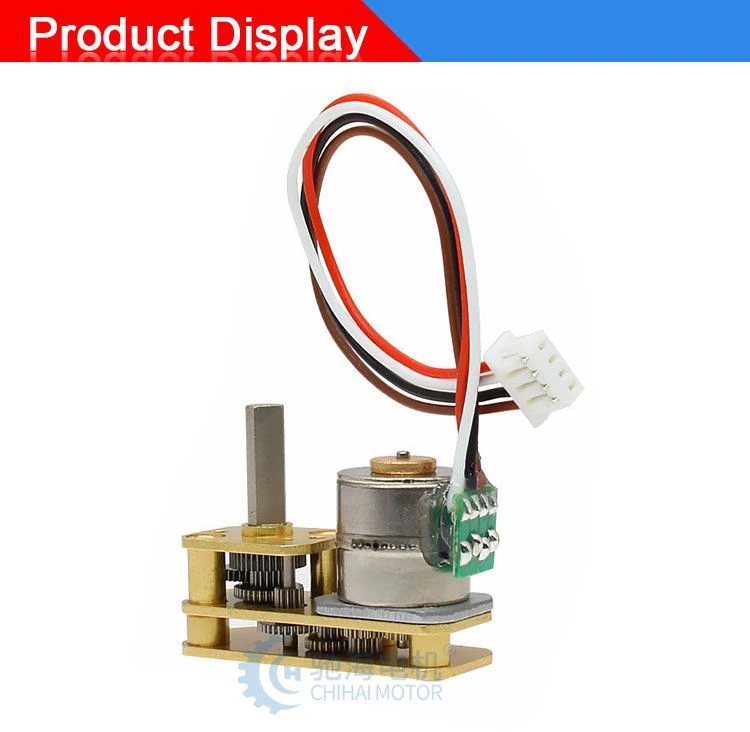

Produkt &skjerm
Pakking og levering
PAKKE:
Standard eksportkartong pakking.
LEVERINGSTID:
3-20 dager etter at bestillingen er bekreftet,detaljleveringsdato bør avgjøres i henhold til
produksjonssesong og ordreantall.
OPPMERKSOMHET:
Hvis det kreves spesielle tollklareringsdokumenter, vennligst kontakt oss på forhånd for bekreftelse.
FAQ
Q:1.Hva slags motorer kan du tilby?
En:Foreløpig, Vi hovedsakelig gi mikromotor og en rekke DC retardasjon motor, inkludert rett tann retardasjon motor, planetarisk retardasjon motor, orm retardasjon motor. For tiden fokuserer vårt firma på å utvikle ulike typer motorer med spenning mellom 1VDC og 30VDC og motordiameter mellom 8 og 51 mm.
Q:2. Kan du sende meg en prisliste?
En:For alle våre motorer er de tilpasset basert på forskjellige krav som levetid, støy, spenning og aksel etc. Prisen varierer også etter årlig mengde. Så det er veldig vanskelig for oss å gi en prisliste. Hvis du kan dele dine detaljerte krav og årlige mengde, vil vi se hvilket tilbud vi kan tilby.
Q:3. Hva er leveringstiden for vanlig bestilling?
En:For ordrer er standard leveringstid 3-25 dager, og denne tiden kan være kortere eller lengre basert på forskjellige modeller, perioder og antall.
Q:4. Er det mulig for deg å utvikle nye motorer hvis vi kan gi verktøykostnader?
En:Ja. Vennligst del detaljerte krav som ytelse, størrelse, årlig mengde, målpris etc. Så gjør vi evalueringen vår for å se om vi kan ordne eller ikke.
Q: 5.Kan du sende meg gratis prøver?
Ja, vi kan også returnere prøvegebyret tilbake når du bestiller.
