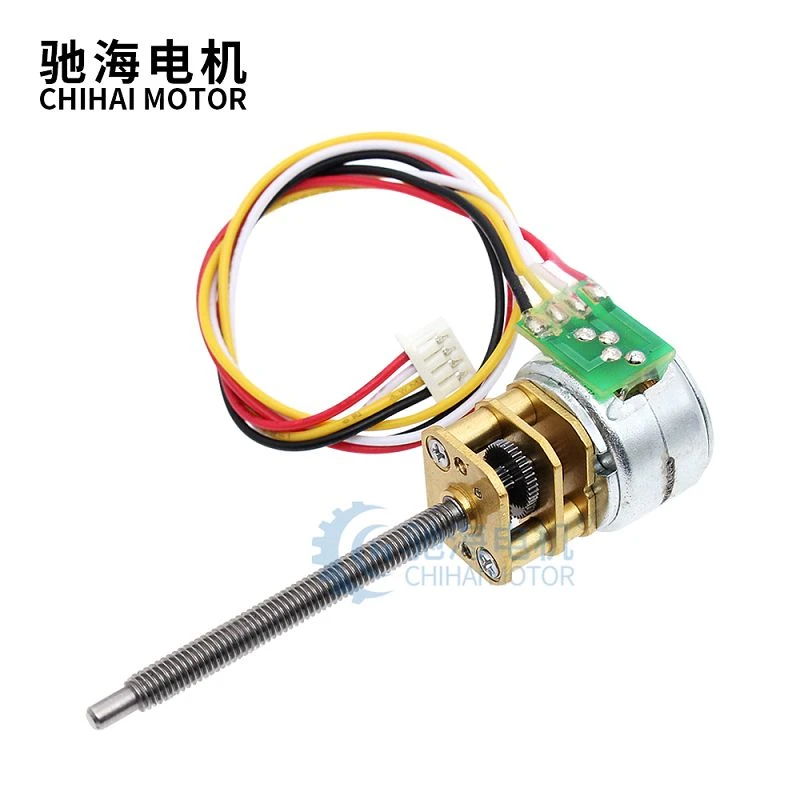

2-Fas 4-leder DC 5V 15BY trinnmotor
Spenning: DC 5-12V
Vekt: ca 14g
produktbeskrivelse
Produkttype: | CHS-GM12-15BY DC trinnmotor |
Skaftlengde: | 33,6 mm (tilpassbar batch) |

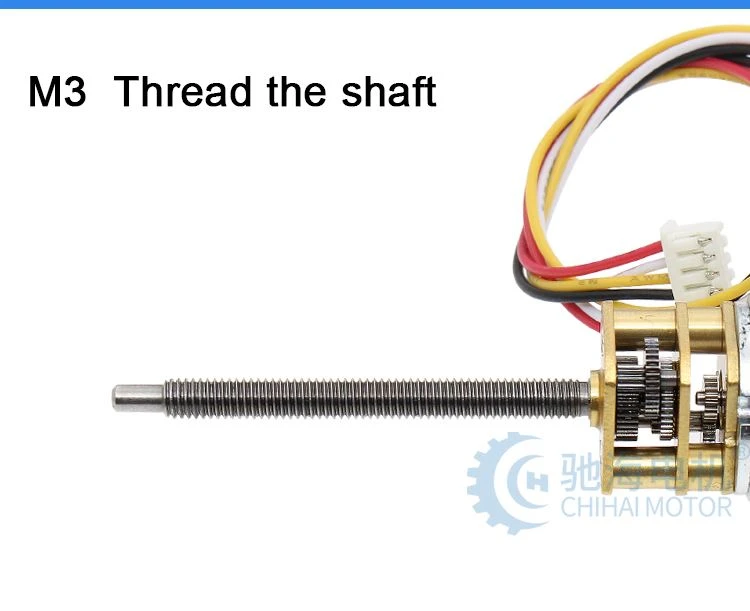

Akseldiameter: | M3 Thread the shaft (batch customizable) |
Spenning: | DC 5-12V |
Vekt: | Omtrent 14g |
Trinnvinkel: | 18 grader / 50 |
fasemotstand: | 30 Ω/Phase |
Applikasjon: | Smart selfie-pinne, smart kameraholder, Intelligent robotkameravinkel, intelligent mikrorobot, etc. |

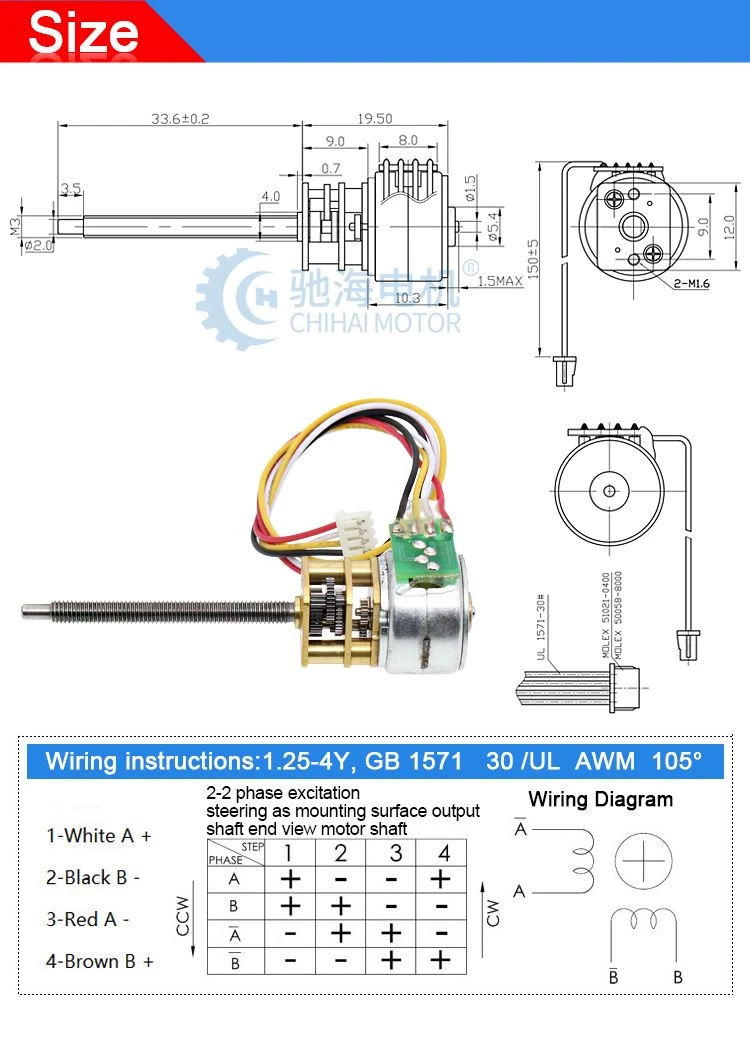

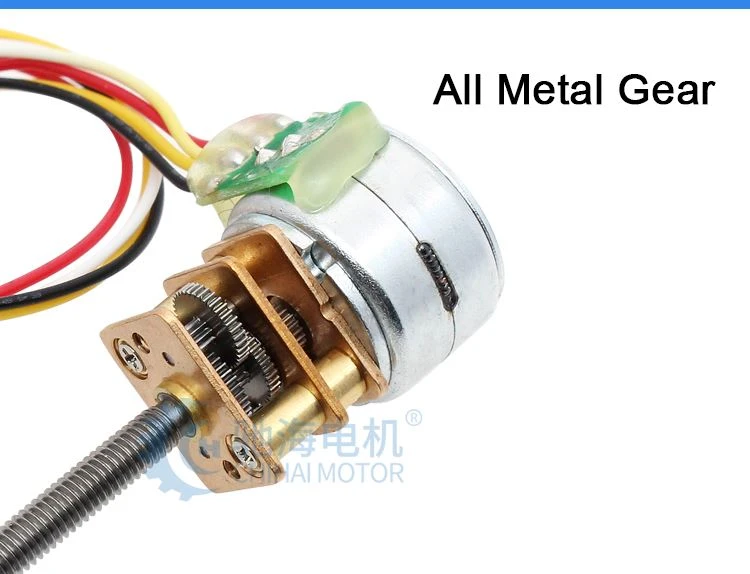

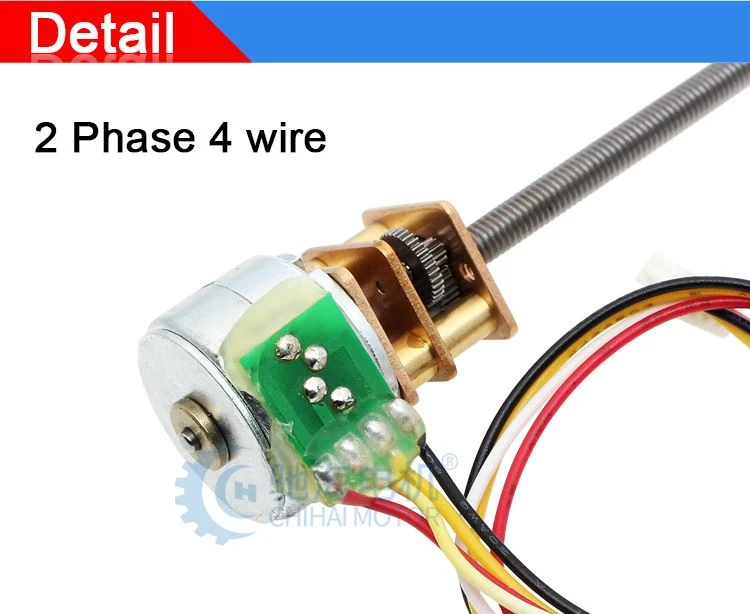

Detaljerte bilder
Legg inn parametere for trinnmotor
Modell navnMODELL:CHS-15BY-M3015 | |||
Merkespenning | 5 V DC (DRIVER IC:16219) | AKTUELT PER FASE | 160mA / FASE |
COIL MOTSTAND | 30±7 percent ohm / PHASE | ANTALL FASER | 2 FASER |
TRINNVINKEL | 18 grader / TRINN | EXITASJONSMETODE | 2 FASER EXITASJON |
KJØREMODUS | BIPOLAR DRIV | SPOLEINDUKTANS | 9,5 mH / FASE |
TREKK -UT MOMENT | MER ENN | HOLDE MOMENT | MER ENN |
4 gf-cm VED 500 pp | 16 gf-cm AT 0 pp | ||
MAKS SVARFREKVENS | MER ENN 1200 sider | MAKS STARTFREKVENS | MER ENN 900 sider |
ISOLASJONSKLASSE | KLASSE E FOR SPEILER | ISOLASJONSSTYRKE | 100 V AC I ETT SEKUND |
ISOLASJONSMOTSTAND | 50MΩ DC 500V | DRIFTSTEMPERATUR | -0 - pluss 55 grader |
Produktparametere
Modell:CHS-GM15BY-Ω-50-33.6 M3 DC Stepping Moto | |
Spenning: DC 5.0V (driver-IC:L6219) | |
Motorfrekvens Driftsspenningsområde | |
faser | 2 fase 4 leder |
Forhold | 1: 50 |
Trinnvinkel | 0.36 grader |
Ingen belastningshastighet (rpm) | 60 rpm / 1000pps |
Ingen belastningsstrøm (mA) | Mindre enn eller lik 400 mA / 1000pps |
Holdemoment (gf.cm) | 700gf.cm Min |
Trekk ut dreiemoment (kgf.cm) | 480gf.cm m Min / 1000pps |
Induktans (mH) | 9.5 mH ± 15 percent （25 degree LCR 1.0V) |

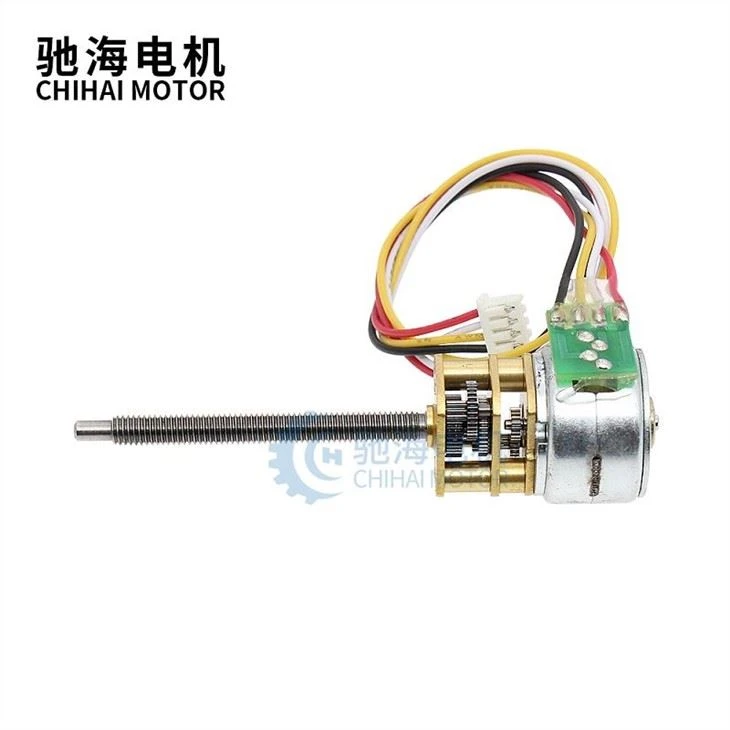

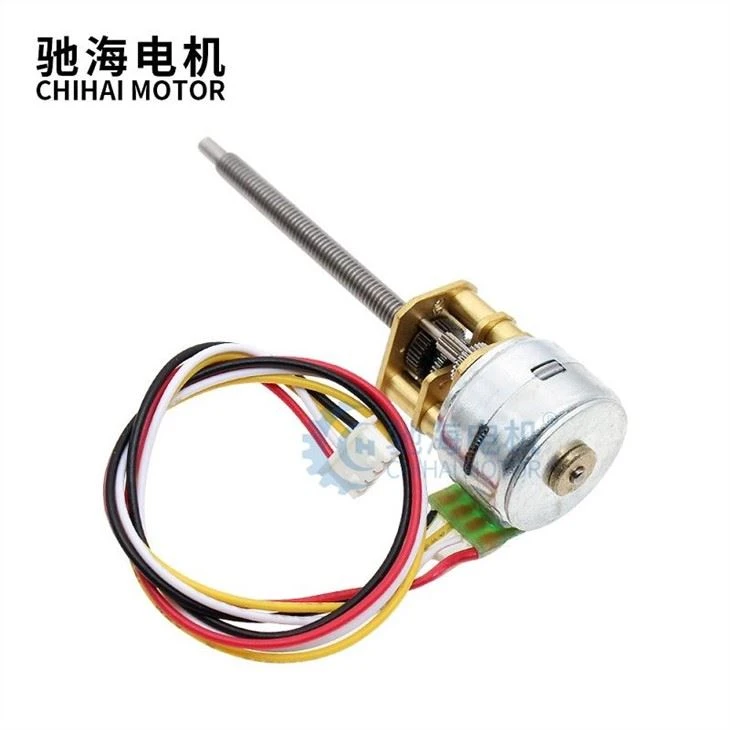

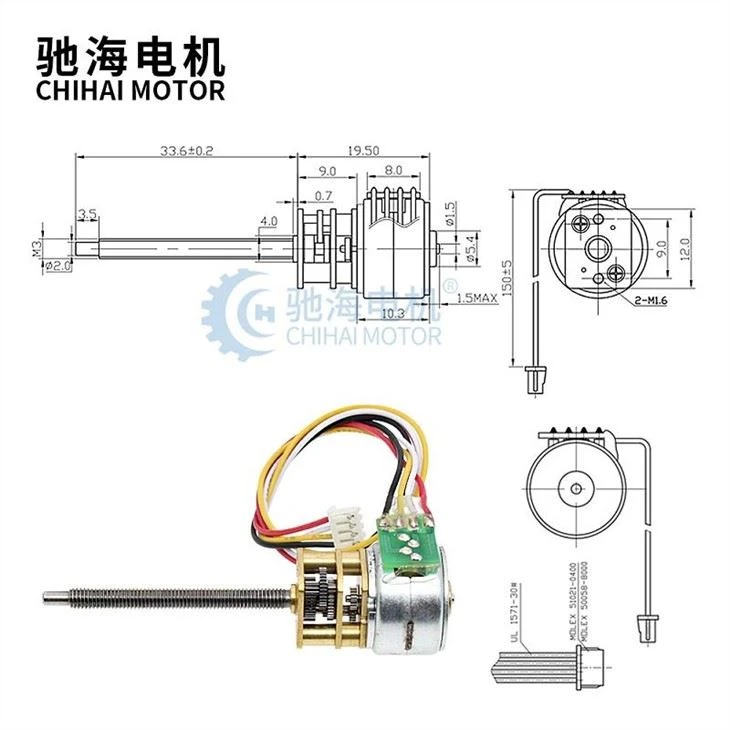

Produktvisning
Pakkelevering
PAKKE:
Standard eksportkartongpakking.
LEVERINGSTID:
3-20 dager etter bekreftelse av bestillingen, bør detaljleveringsdatoen bestemmes i henhold til
produksjonssesong og bestillingsmengde.
MERK FØLGENDE:
Hvis det kreves spesielle fortollingsdokumenter, vennligst kontakt oss på forhånd for bekreftelse.
FAQ
Q:1.Hva slags motorer kan du tilby?
A: Foreløpig tilbyr vi hovedsakelig mikromotorer og en serie likestrømsretardasjonsmotorer, inkludert retardasjonsmotorer med rett tann, planetarisk retardasjonsmotor, ormeretardasjonsmotor. For tiden fokuserer selskapet vårt på å utvikle ulike typer motorer med spenning mellom 1VDC og 30VDC og motor diameter mellom 8 og 51 mm.
Q:2. Kan du sende meg en prisliste?
A: For all of our motors, they are customized based on different requirements like lifetime, noise, voltage, and shaft etc. The price also varies according to annual quantity. So it's really difficult for us to provide a price list. If you can share your detailed requirements and annual quantity, we'll see what offer we can provide.
Q:3. What's the lead time for regular order?
A: For bestillinger er standard leveringstid 3-25 dager og denne tiden kan være kortere eller lengre basert på forskjellig modell, periode og mengde.
Q:4. Er det mulig for deg å utvikle nye motorer hvis vi kan tilby verktøykostnader?
A: Yes. Please kindly share the detailed requirements like performance, size, annual quantity, target price etc. Then we'll make our evaluation to see if we can arrange or not.
Q:5. Kan du sende meg gratis prøver?
Ja, vi kan også returnere prøveavgiften når du bestiller.
Populære tags: 2-fase 4-leder likestrøm 5v 15-stegmotor, Kina, produsenter, fabrikk, tilpasset, engros, bulk, på lager
