2-fase 4-wire 15BY stepping motor
intelligent robot kamera Vinkel
intelligent miniatyr robot, etc
2-fase 4-wire 15BY stepping motor
Produkt Beskrivelse
Produkttype: | CHS-GM15BY tråkker børsteløs dc reduksjon motor |
Størrelse: | Φ15 * 20.5mm (ikke inkludert lengden på aksen) |
Aksel lengde: | 10mm enveis ut aksel (passelig) |
Aksel diameter: | 3mm D type aksel |
Spenning: | Dc 5-12V |
Vekt: | Om 13g |
Programmet: | Intelligent selfiepinne, intelligent kameraholder, intelligent robotkamera Vinkel, intelligent miniatyr robot, etc |

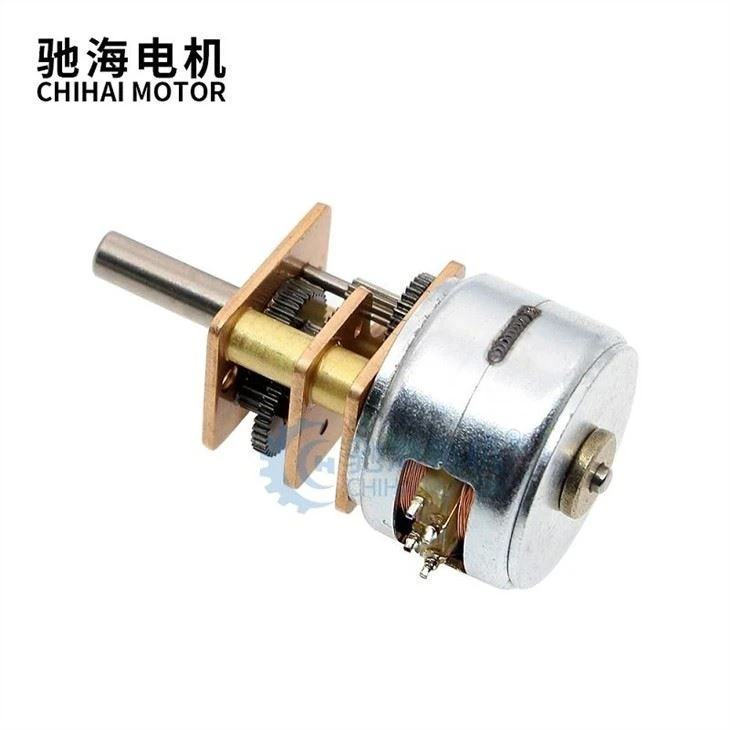

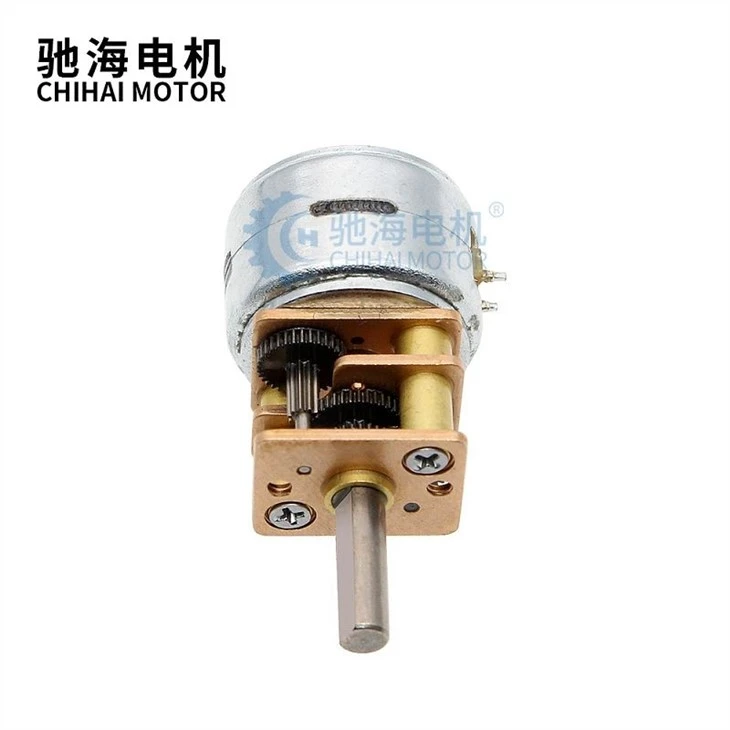

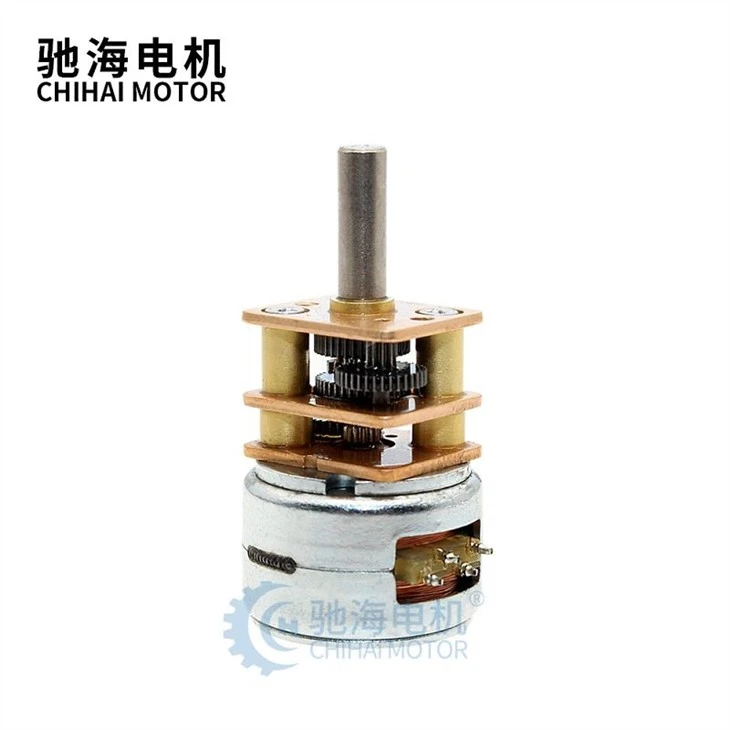

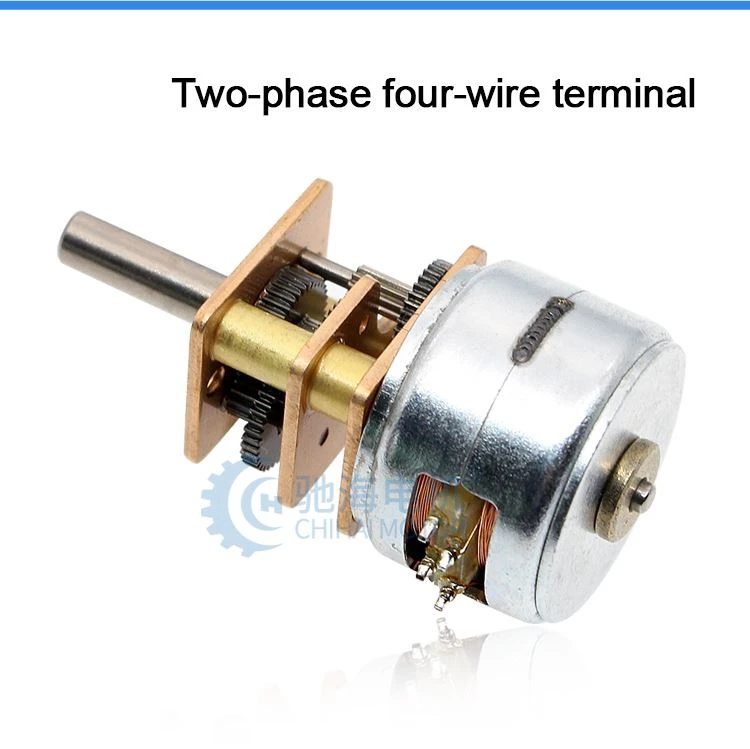

Detaljerte bilder
Motorparametere for inngangstrinnmotor
Modell | 15BY-M3015 | ||
NOMINELL SPENNING | 5 V DC (DrIVER IC:16219) | STRØM PER FASE | 160mA / FASE |
SPOLE MOTSTAND | 30±7% ohm / FASE | Nei. AV FASER | 2 FASER |
TRINN VINKEL | 18° / TRINN | EKSITASJONSMETODE | 2 FASER EKSITASJON |
KJØREMODUS | BIPOLAR STASJON | SPOLEINDUKTANCE | 9,5 mH / FASE |
MER ENN | MER ENN | ||
UTTREKKSMOMENT | 4 gf-cm VED 500 ss | HOLDE MOMENT | 16 gf-cm VED 0 ss |
MAKS RESPONSFREKVENS | MER ENN 1200 pps | MAKS STARTFREKVENS | MER ENN 900 pps |
ISOLASJON KLASSE | KLASSE E FOR SPOLER | ISOLASJON STYRKE | 100 V VEKSELSTRØM I ETT SEKUND |
ISOLASJON MOTSTAND | 50MΩ DC 500V | DRIFTSTEMPERATUR | -0 ~ +55°C |
Utgangsparametere for retardasjonsmotor
Modell：CHS-GM15BY BLDC Stepper Motor Spenning: DC 5.0V (Driver IC: L6219) | |||||||||
Nei. av faser | 2 fase 4wire | ||||||||
Forholdet | 1: 10 | 1: 20 | 1: 30 | 1: 50 | 1: 100 | 1: 150 | 1: 210 | 1: 298 | 1: 380 |
Forholdet | 9.68 | 19.36 | 29.47 | 51.1 | 99.3 | 150.96 | 209.76 | 297.9 | 379.16 |
Trinn vinkel | 1.86° Leilighet | 0,93° | 0,61° | 0,35° | 0.18° Leilighet | 0.12° Leilighet | 0.086° | 0.06° | 0.047° |
1000PPS hastighet (rpm) | 300 | 200 | 100 | 60 | 30 | 20 | 14 | 10 | 8 |
Fasestrøm | 150mA / FASE | ||||||||
Fase motstand | 30±7% ohm / FASE | ||||||||
Fase induktorance | 9,5 mH / FASE | ||||||||
Holdemoment(kgf.cm) | 0.14 | 0.28 | 0.42 | 0.70 | 1.40 | 2.10 | 2.90 | Maksimalt tillatt | |
Trekk ut moment (kgf.cm) | 0.04 | 0.08 | 0.12 | 0.20 | 0.40 | 0.60 | 0.84 | 1.20 | 1.50 |
Maks startfrekvens | MER ENN 1200 PPS | ||||||||
Maks svingfrekvens | MER ENN 900 PPS | ||||||||
Produkt og skjerm
Pakking og levering
Pakken:
Standard pakkepakning for eksportkartong.
LEVERINGSTID:
3-20 dager etter bekreftelse av bestilling, bør detaljleveringsdatoen avgjøres i henhold til
produksjonssesong og ordreantall.
Oppmerksomhet:
Hvis det kreves spesielle fortollingsdokumenter, kan du kontakte oss på forhånd for bekreftelse.
Faq
Q:1.Hva slags motorer kan du gi?
A: For nå, Vi tilbyr hovedsakelig mikromotor og en rekke dc retardasjon motor, inkludert rett tann retardasjon motor, planetarisk retardasjon motor, orm retardasjon motor. I dag fokuserer vårt selskap på å utvikle ulike typer motorer med spenning mellom 1VDC og 30VDC og motordiameter mellom 8 og 51mm.
Q:2. Kan du sende meg en prisliste?
A: For alle våre motorer er de tilpasset basert på ulike krav som levetid, støy, spenning og aksel etc. Prisen varierer også i henhold til årlig mengde. Så det er veldig vanskelig for oss å gi en prisliste. Hvis du kan dele dine detaljerte krav og årlige antall, får vi se hvilket tilbud vi kan tilby.
Q:3. Hva er leveringstiden for vanlig orden?
A: For ordrer er standard leveringstid 3-25 dager, og denne gangen kan være kortere eller lengre basert på annen modell, periode og antall.
Q:4. Er det mulig for deg å utvikle nye motorer hvis vi kan gi verktøykostnader?
A: Ja. Vennligst del detaljerte krav som ytelse, størrelse, årlig mengde, målpris etc. Da gjør vi vår vurdering for å se om vi kan ordne eller ikke.
Q: 5.Kan du sende meg gratis prøver?
Ja, også vi kan returnere prøveavgiften tilbake når du bestiller.
