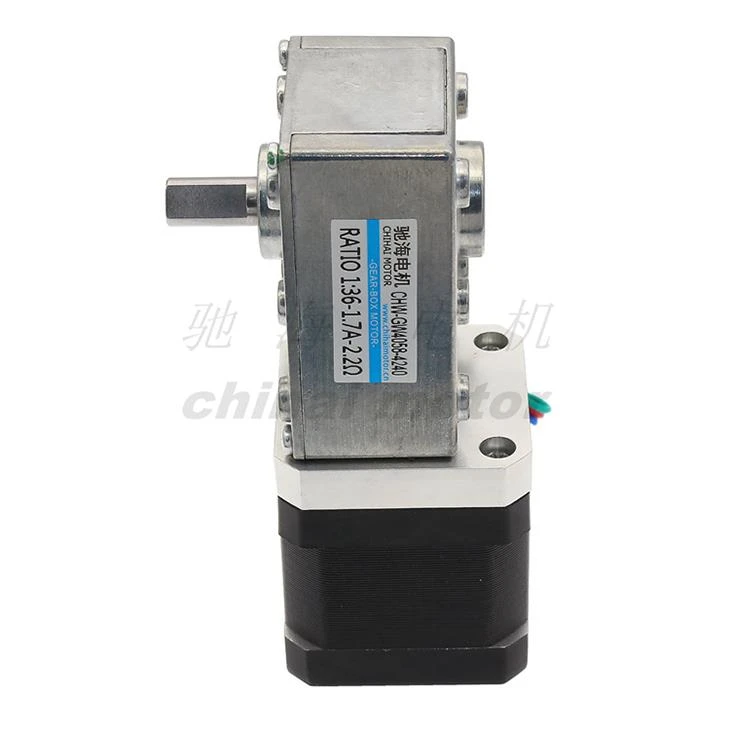

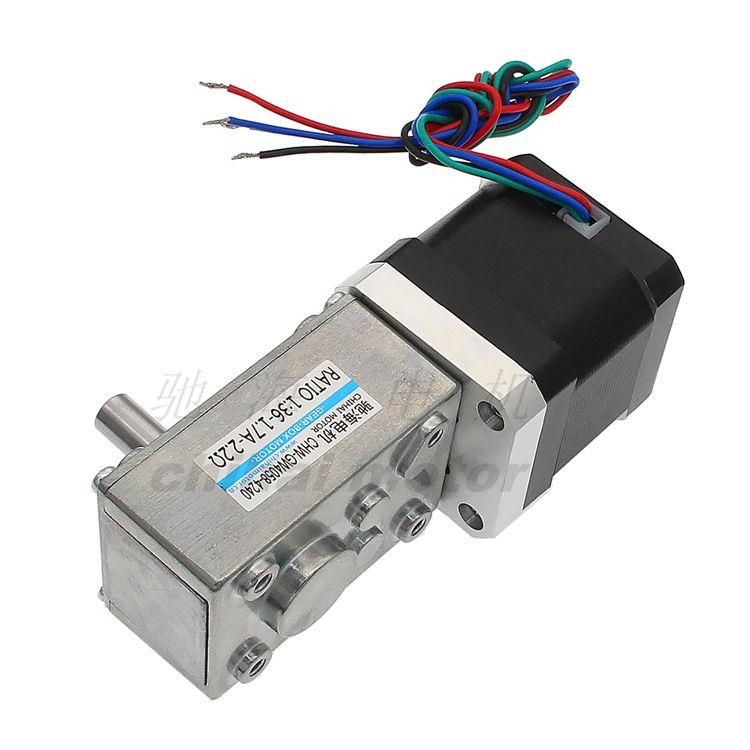

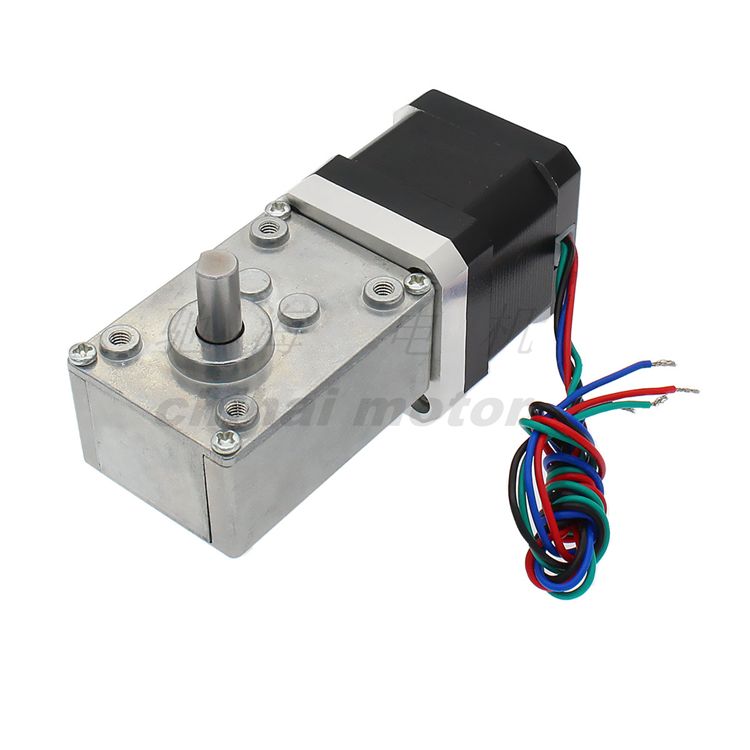

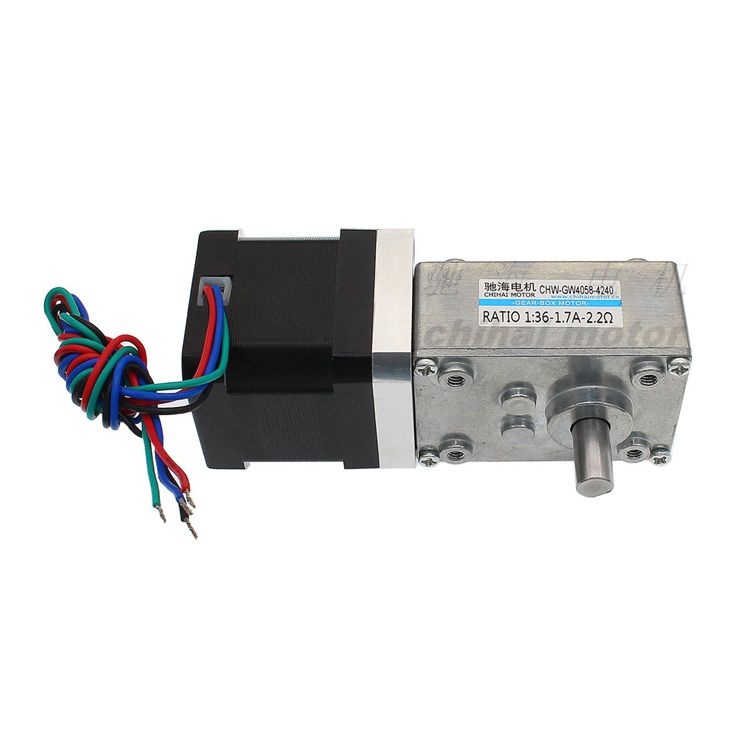

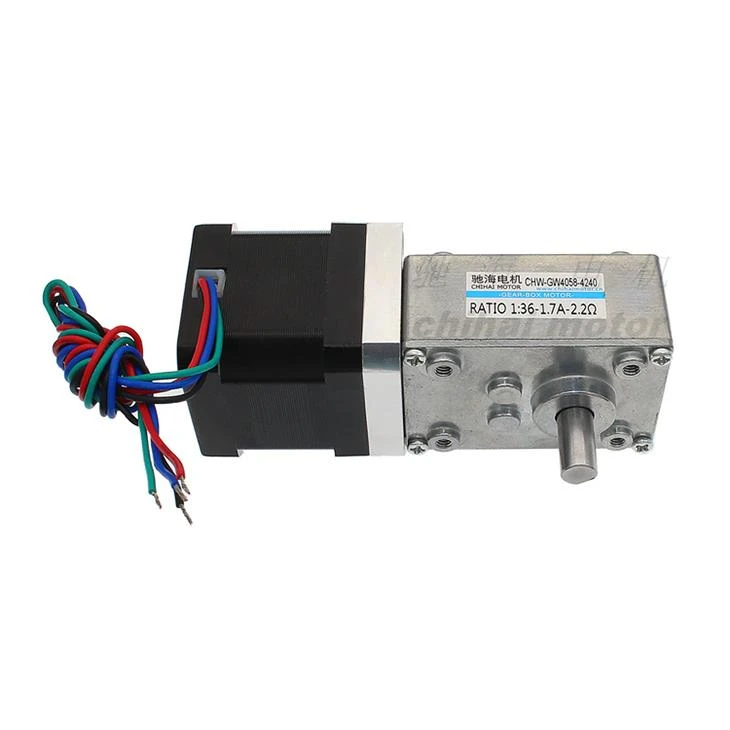

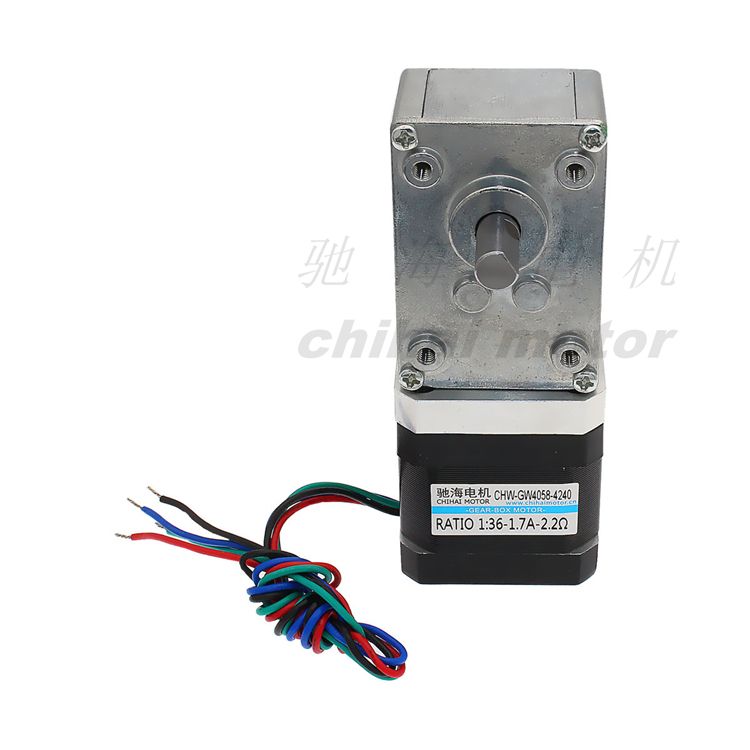

Rettvinklet trinnmotor for kamera

Modell:

CHW-GW4058-4240
rett vinkel snekkemotor 2 fase 4 ledninger Horisontal girstegsmotor

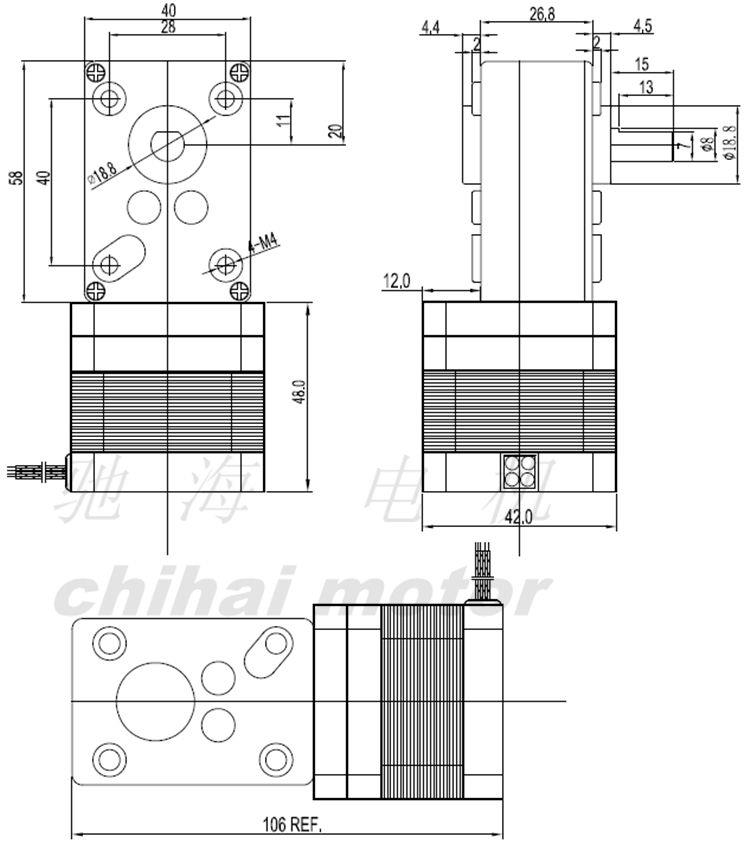

Ytre diameter:

42mm * 42mm * 106mm

skaftlengde:

15mm

Akseldiameter:

Φ8mm D (støtte for tilpasset)

Spenning:

DC 3-24V

Vekt:

Cirka 500 g (forskjellig vekt forskjellig vekt)

Trinnmotor:

1.9A 2.2Ω 3.7V trinnmotor for standard 3D-skriver

Applikasjon:

Smarttidsapparat filmopptak, kamerasporplassering osv

Fase:

2

fase

Trinnvinkel:

1.8

° / step

Merkespenning:

3.7

V

Strøm:

1.7

A / Phase

Motstand:

2,2 ± 15%

Ω / fase

induktans:

3,8 ± 20%

MH / Phase

Holder dreiemoment:

3,5

kg.cm

Isolering C1

B (130 ℃)

Masse

0.3

kg

Tilkoblingslinje rekkefølge

BLK

A +

GRN

EN-

RØD

B +

BLU

B-

Matchende retardasjonsforhold

forhold

dreiemoment (kg.cm)

trinn vinkel

01:36

maks dreiemoment
50kg.cm

0,05 ° / step

01:54

0,033 ° / step

1:72

0,025 ° / step

1: 108

0,0167 ° / step

1: 140

0.0129 ° / step

1: 280

0,0064 ° / step

1: 522

0,00345 ° / step
